Návod k zapojení výbojky

Nevíte si rady, jak zapojit výbojku a předřadník?

Připravili jsme pro Vás podrobný ilustrovaný návod k zapojení výbojky a předřadníku

Zároveň upozorňujeme, že se jedná o návod, který se vztahuje výhradně na výrobky z naší nabídky a neplatí obecně pro všechny typy výbojek a předřadníků!

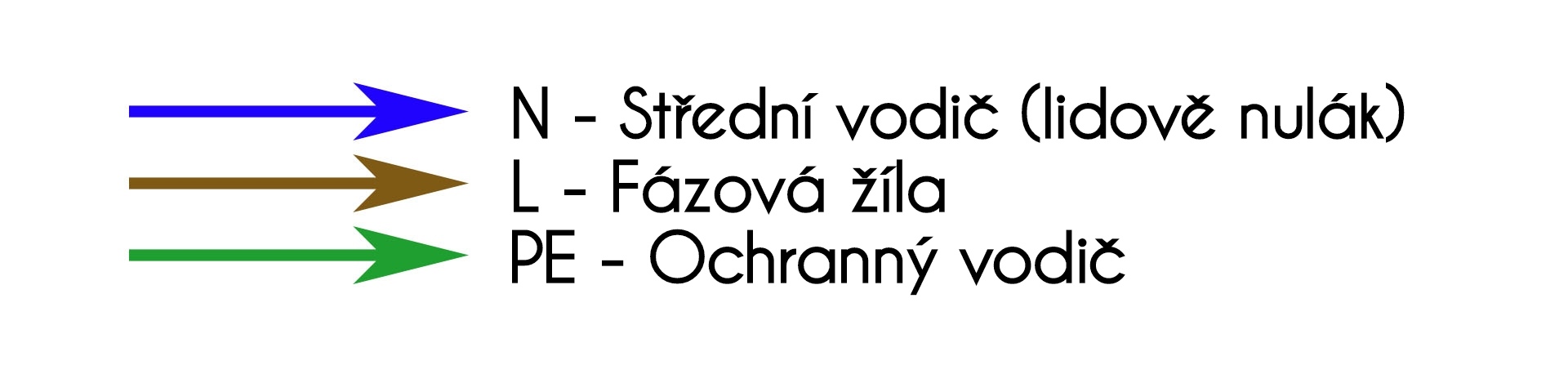

Značení vodičů:



K zapojení budeme potřebovat:

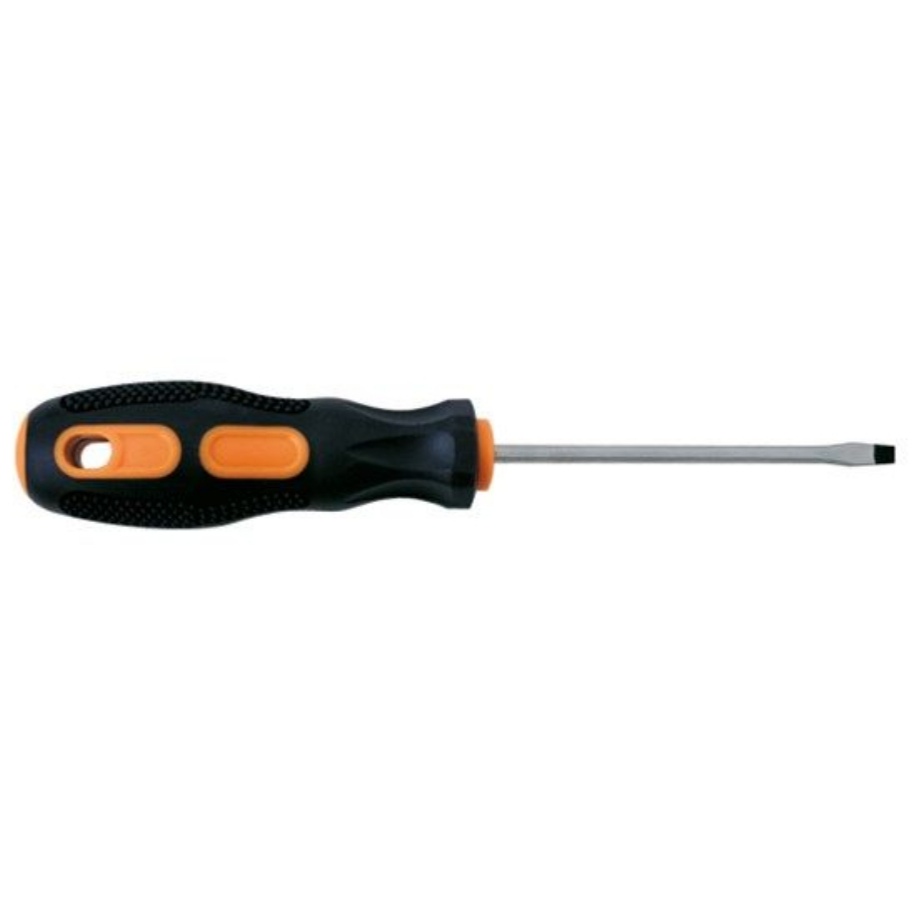

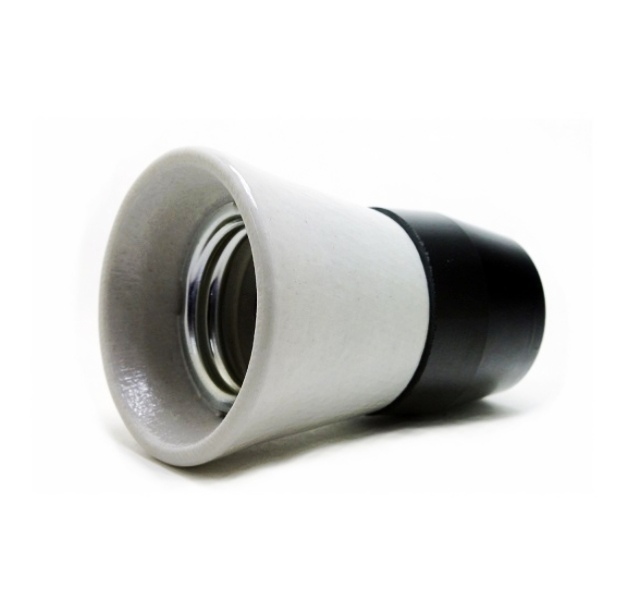

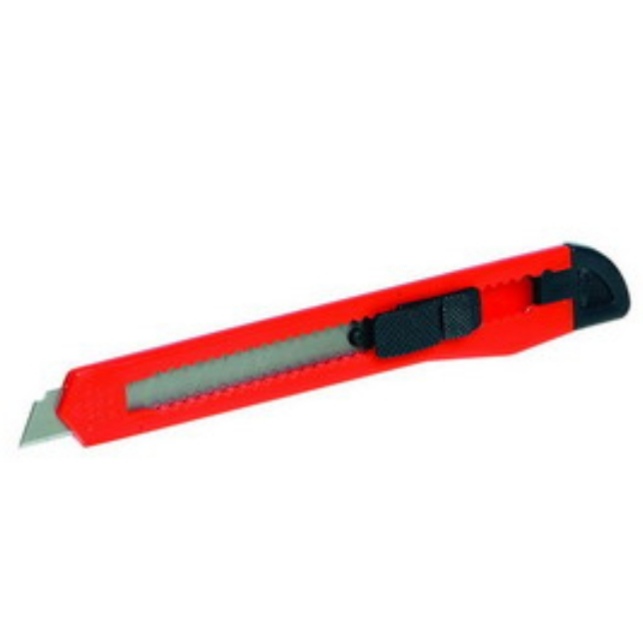

Předřadník, objímku, propojovací kabel, trojlinkovou přívodní šňůru, malý plochý šroubovák a ostrý nůž



1. Příprava kabelů

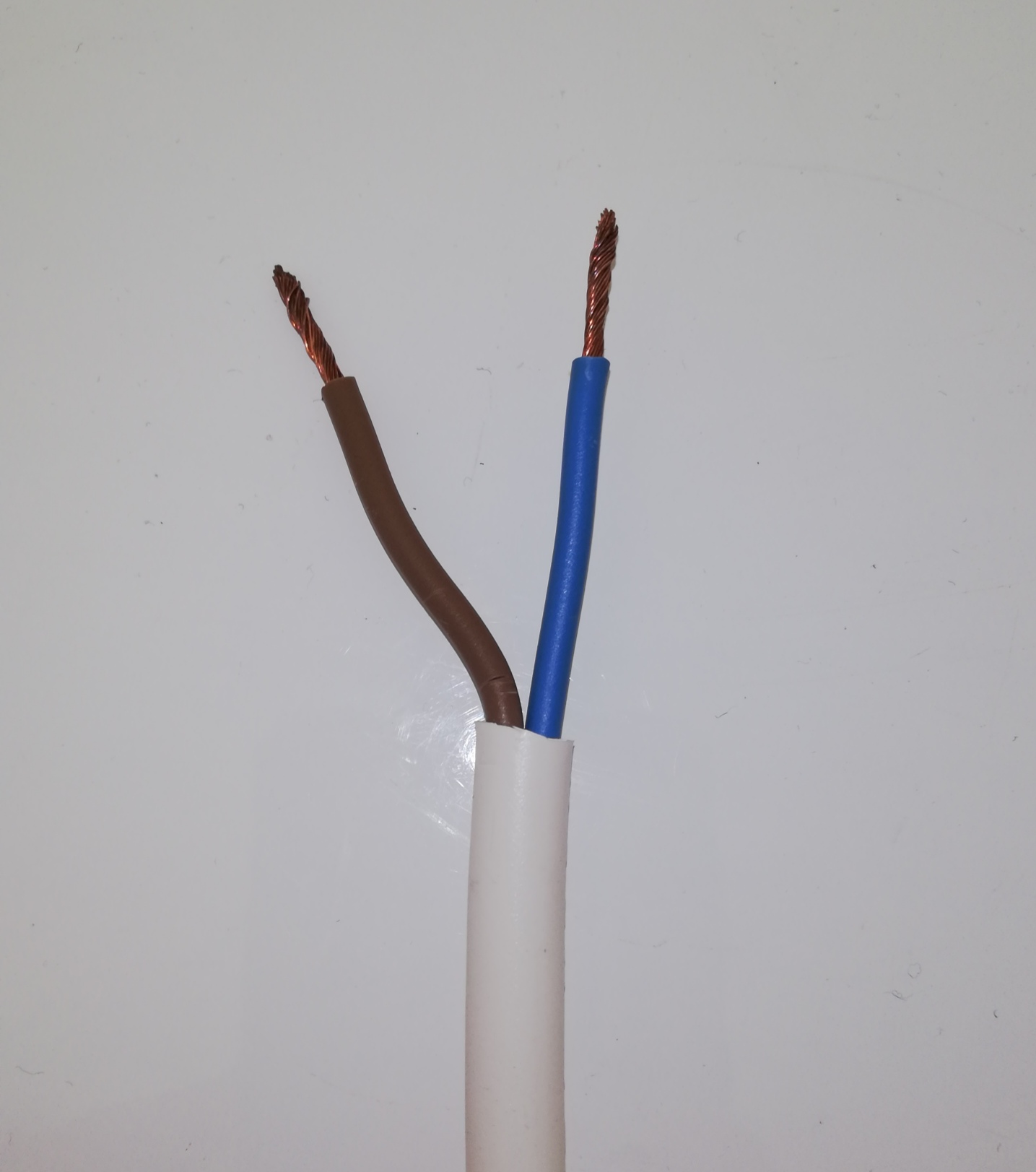

Nejprve je třeba nachystat si konce kabelů. U propojovacího kabelu na obou koncích obnažíme 1 cm vodičů a zapleteme jemná vlákna do sebe, aby se netřepila (obr. 1)

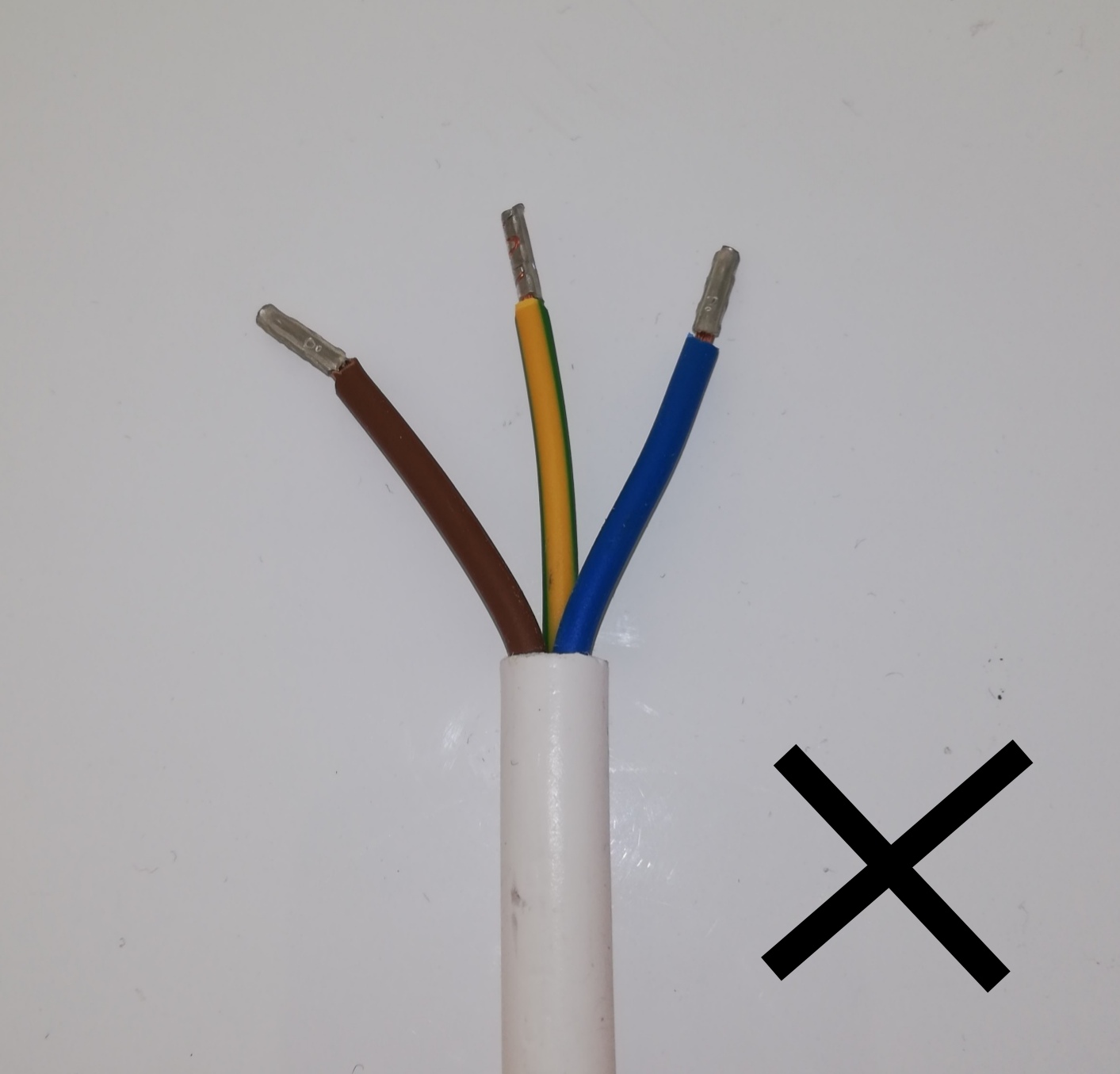

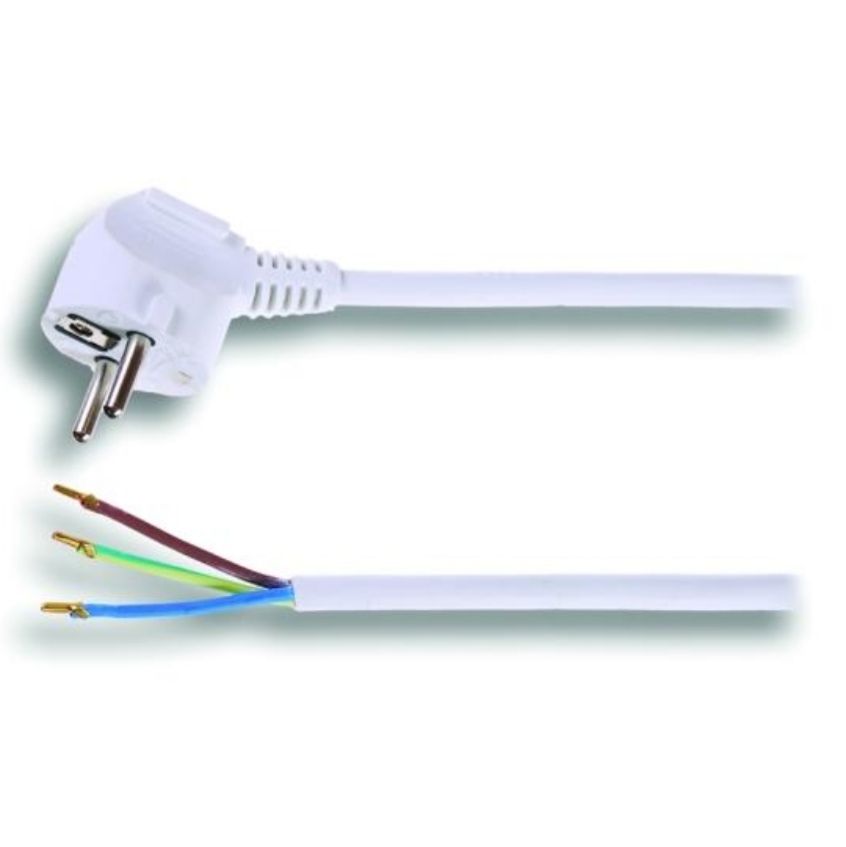

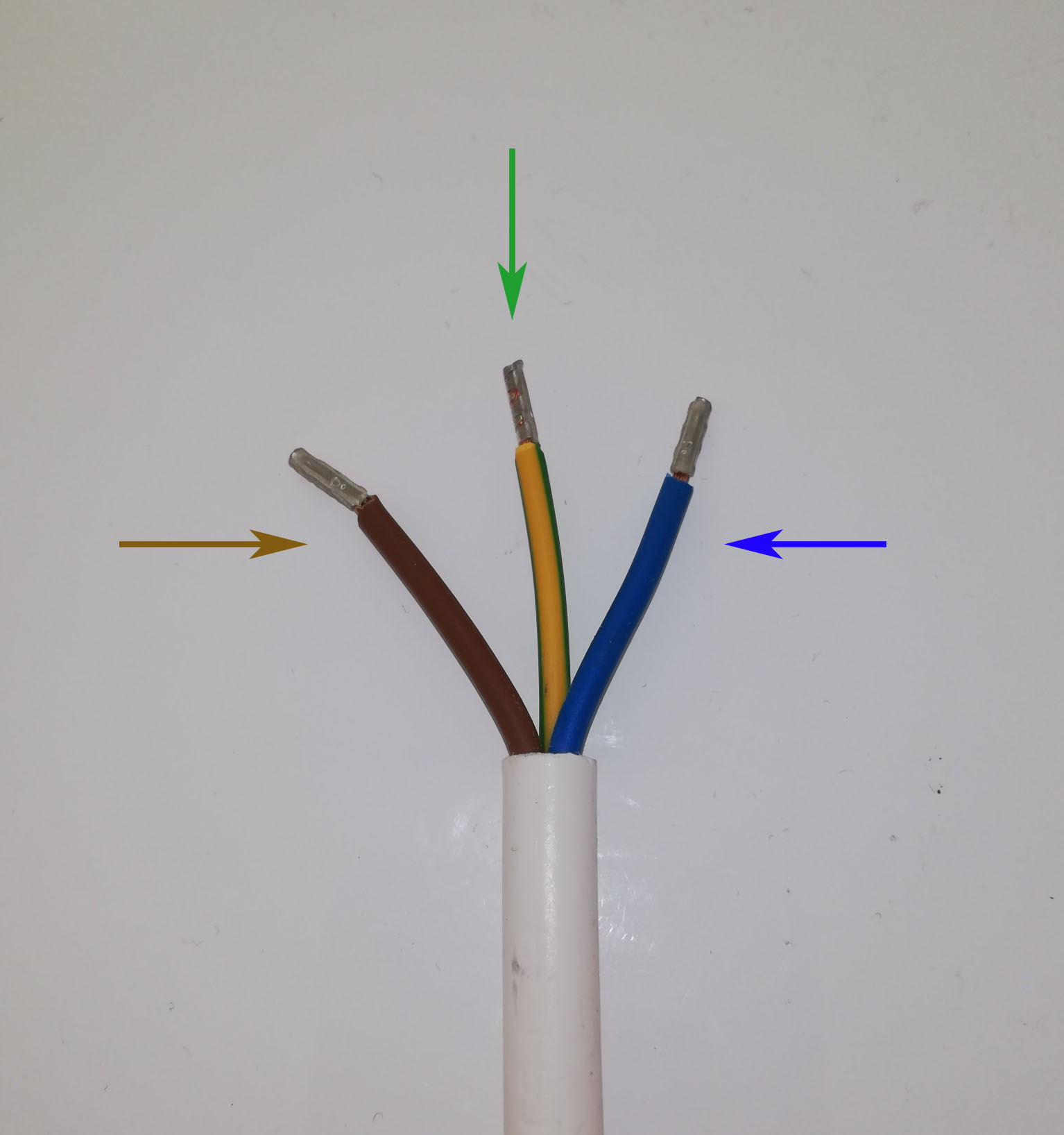

To samé uděláme u vodičů přívodní šňůry. Tady pozor - přívodní šňůry mívají často již nachystané konce sepnuté svorkou (obr. 3). Doporučujeme tyto konce odříznout a obnažit nový 1 cm vodičů (obr. 2), kvůli správnému kontaktu a upevnění v předřadníku





2. Zapojení propojovacího kabelu do objímky

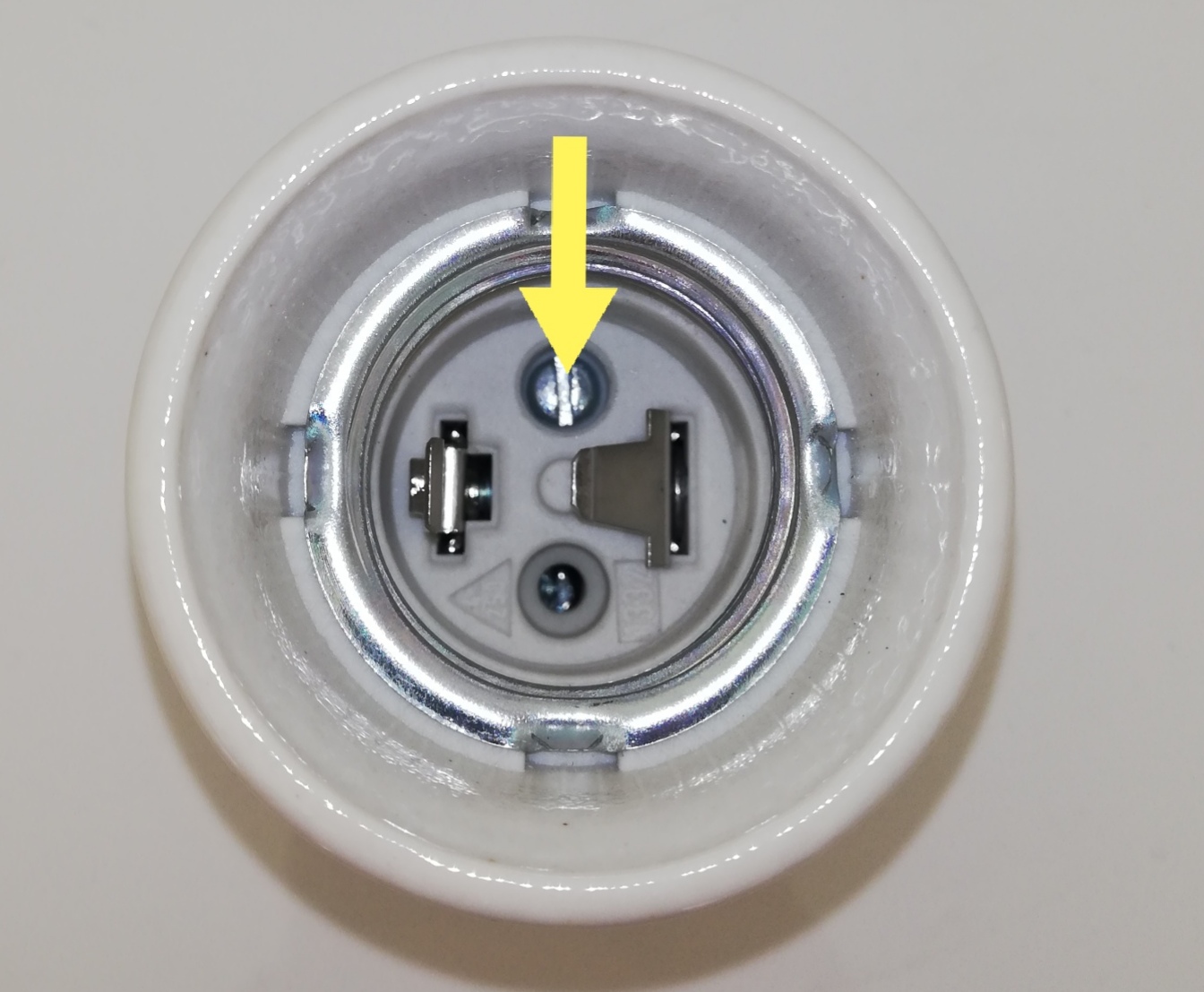

Objímku nejprve otevřeme povolením šroubku nebo jiné pojistky uvnitř objímky

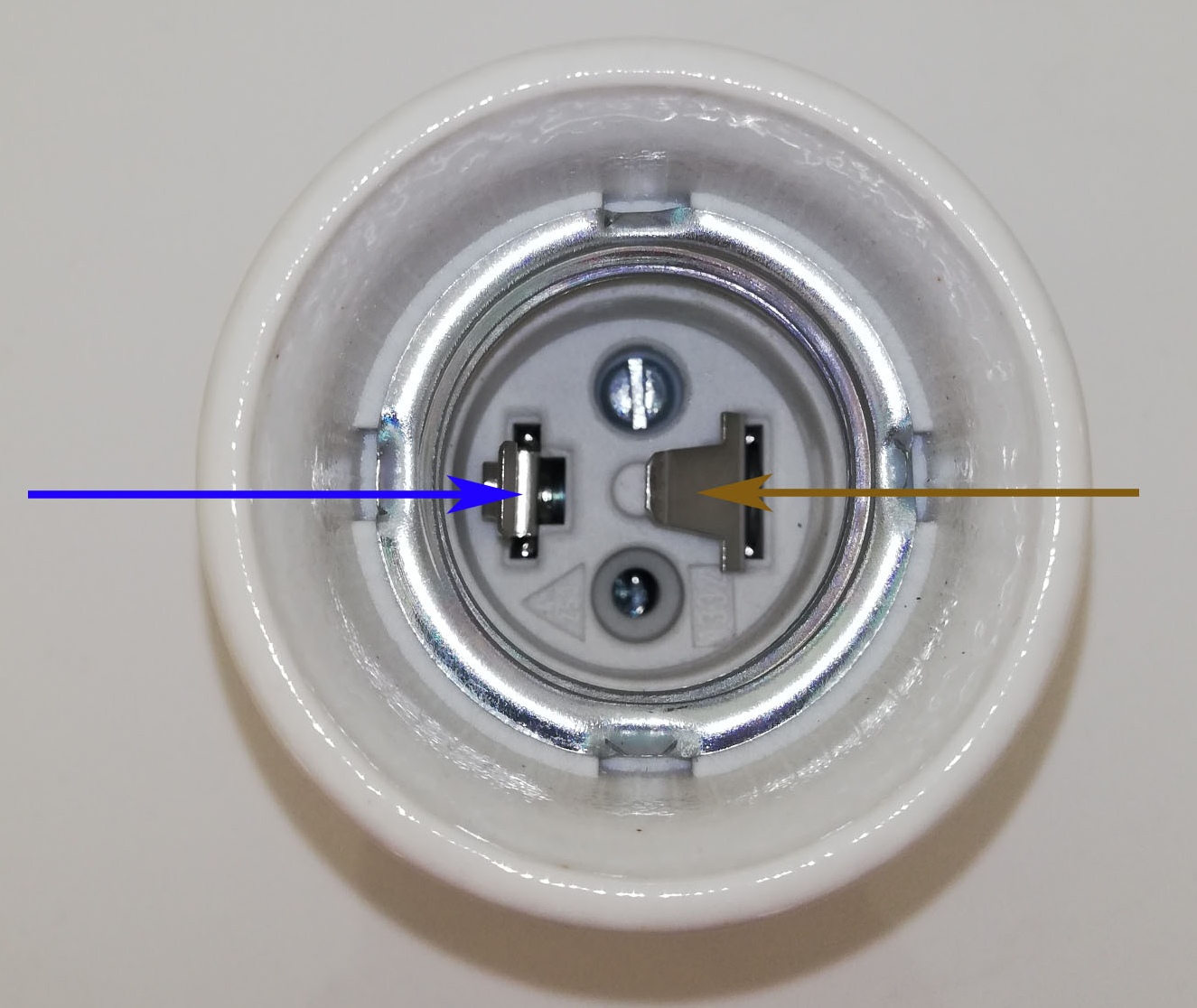

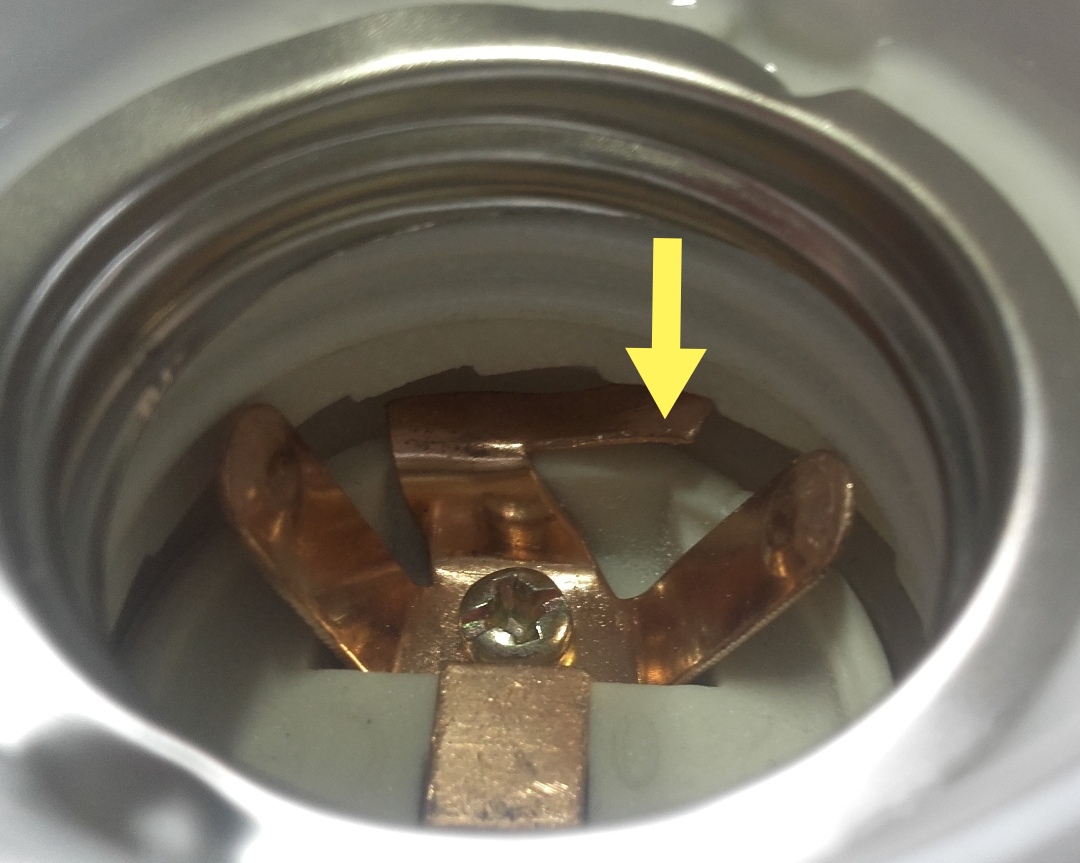

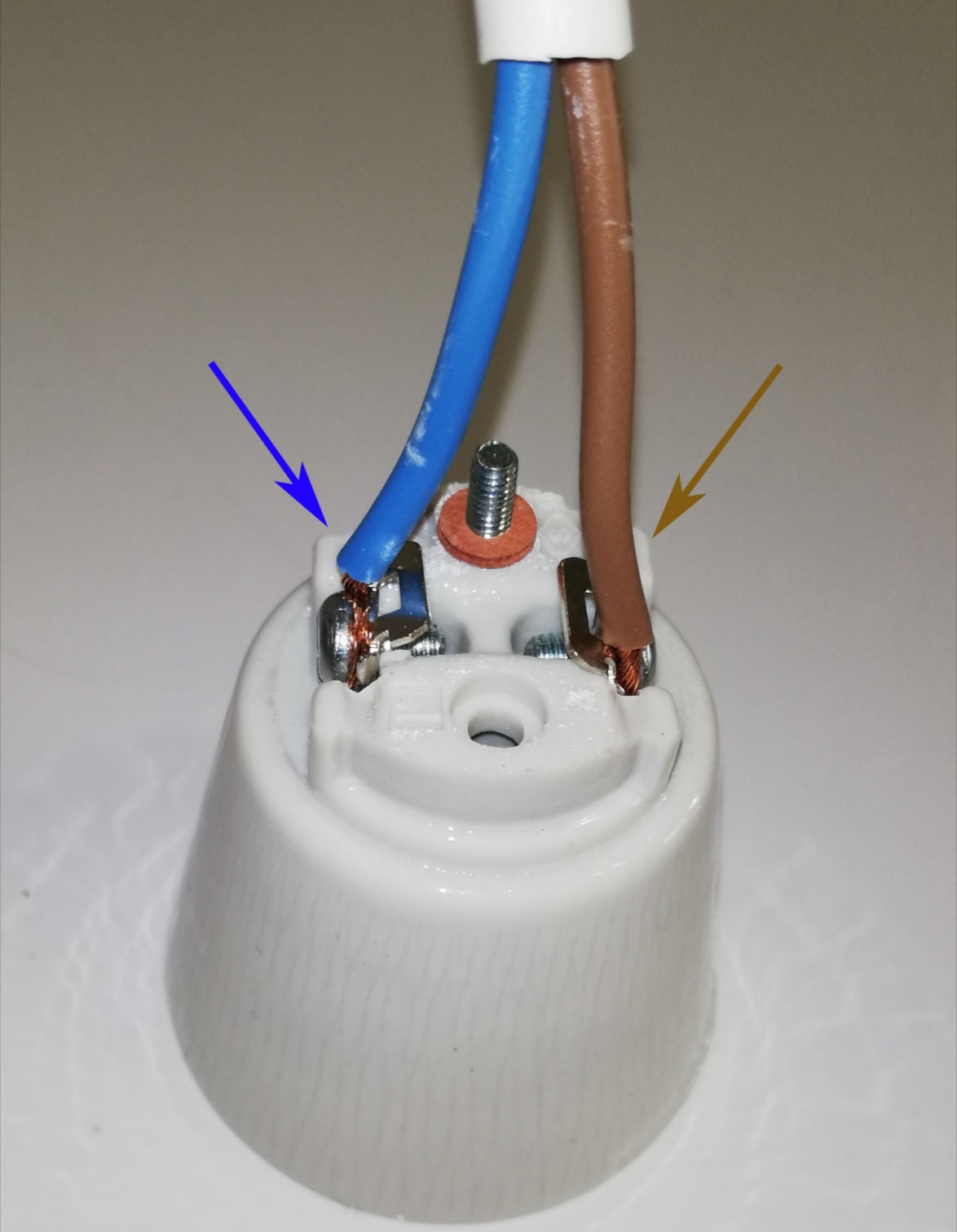

Dále je nutné upevnit fázovou žílu L (hnědý drát) na vnitřní kontakt objímky a střední vodič N (modrý drát) na vnější kontakt objímky. Zde jen povolíme šroubky, vložíme vodiče, pečlivě dotáhneme a můžeme objímku zase složit

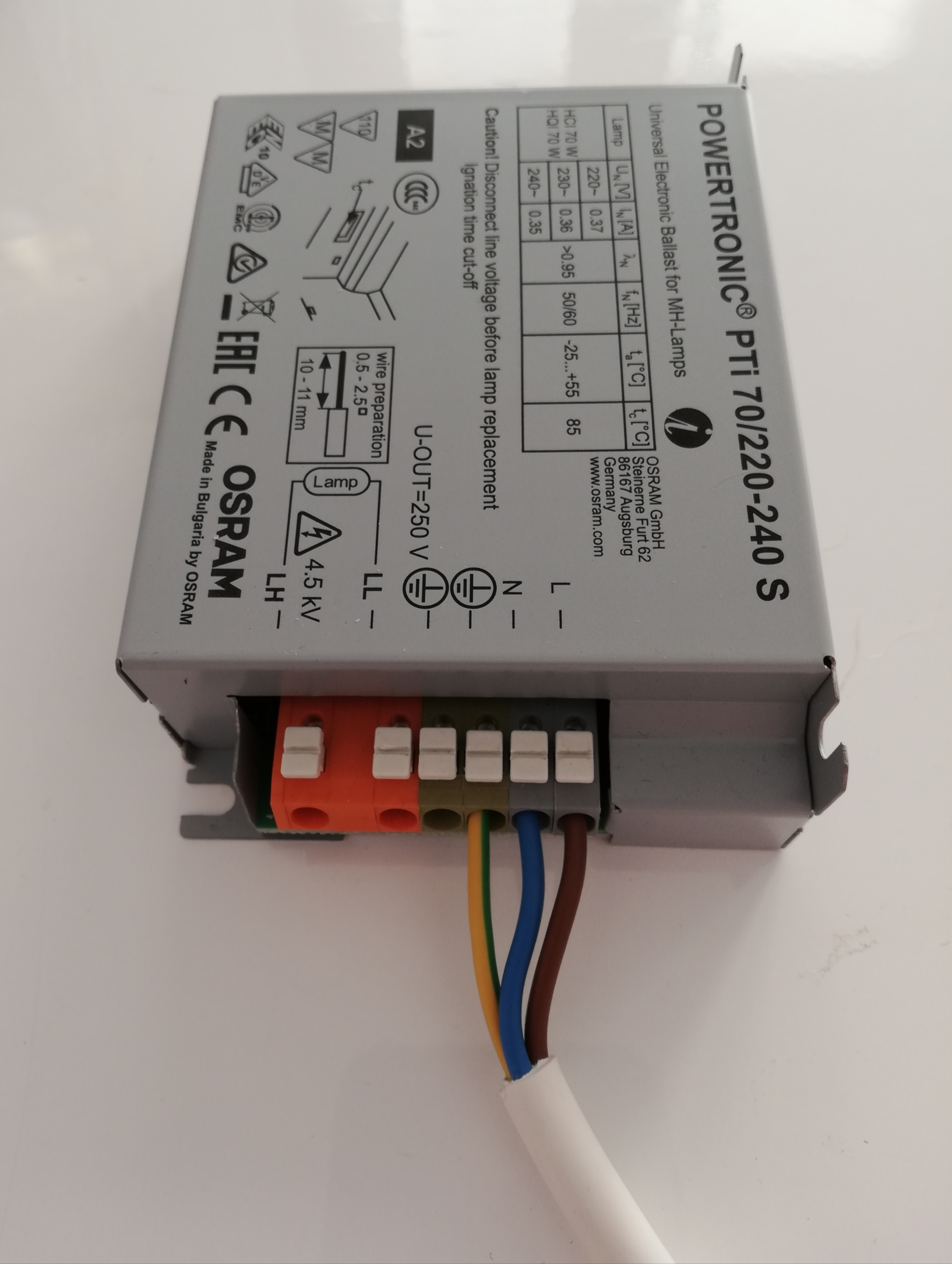

3. Zapojení přívodní šňůry do předřadníku

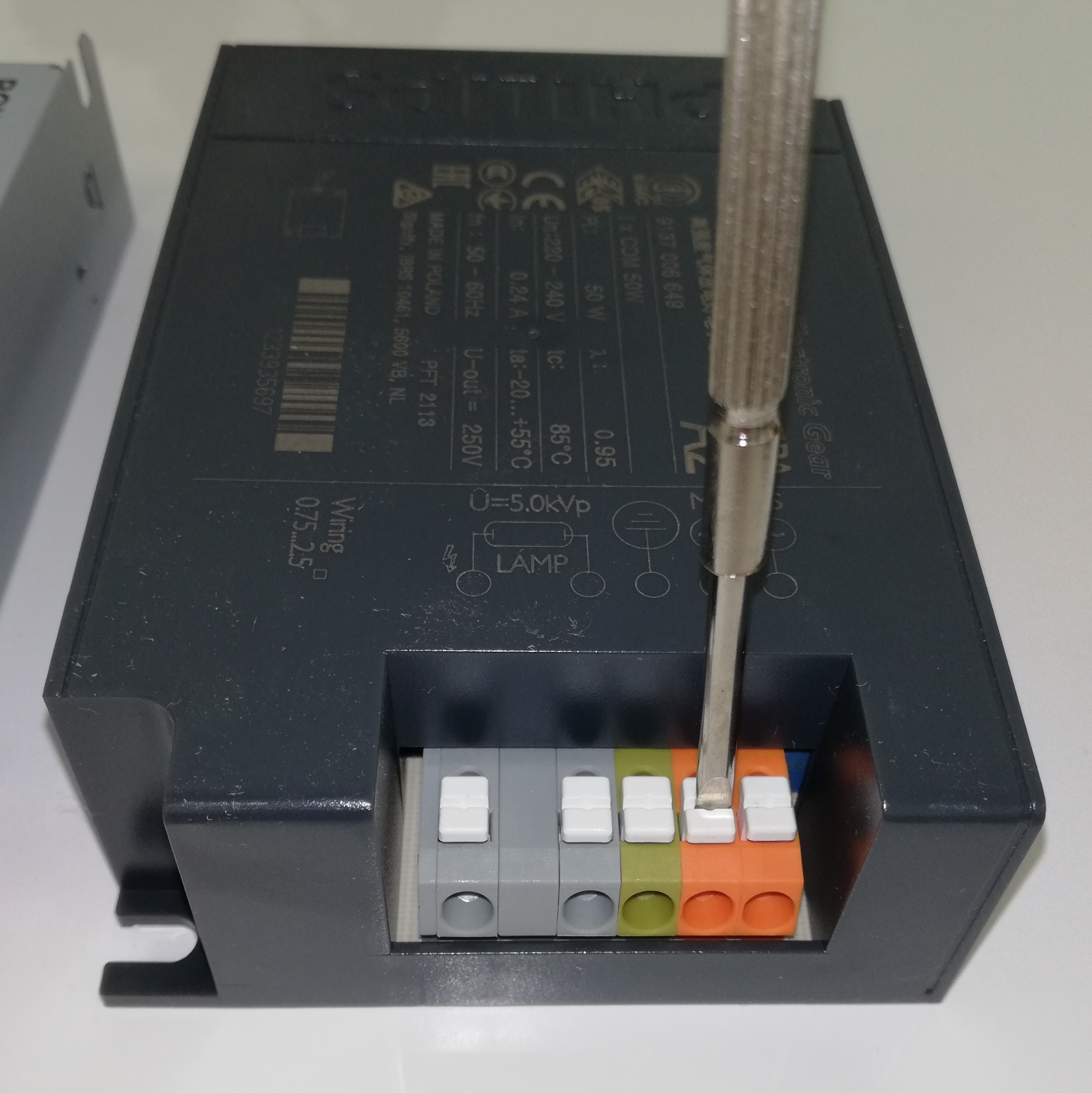

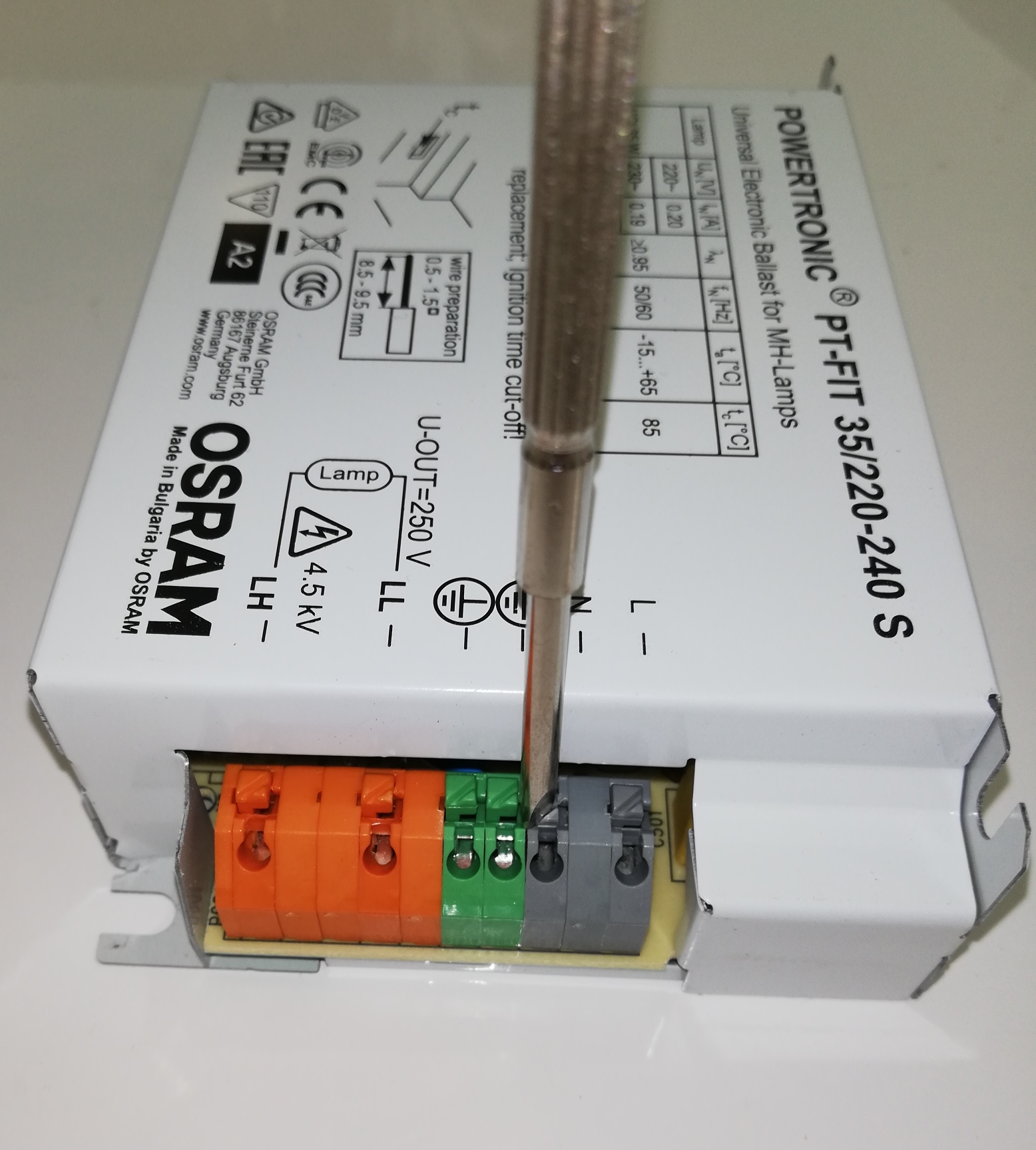

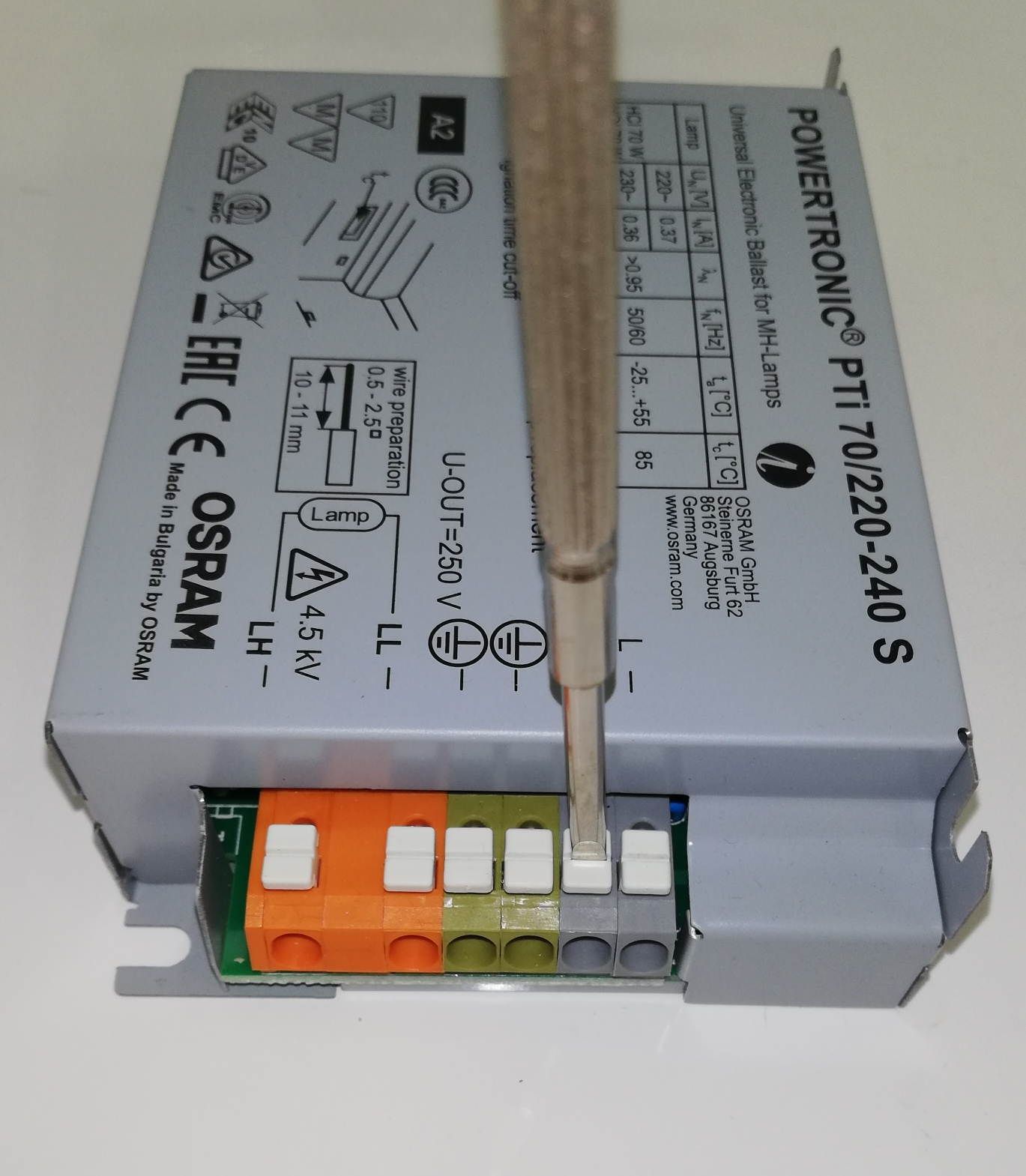

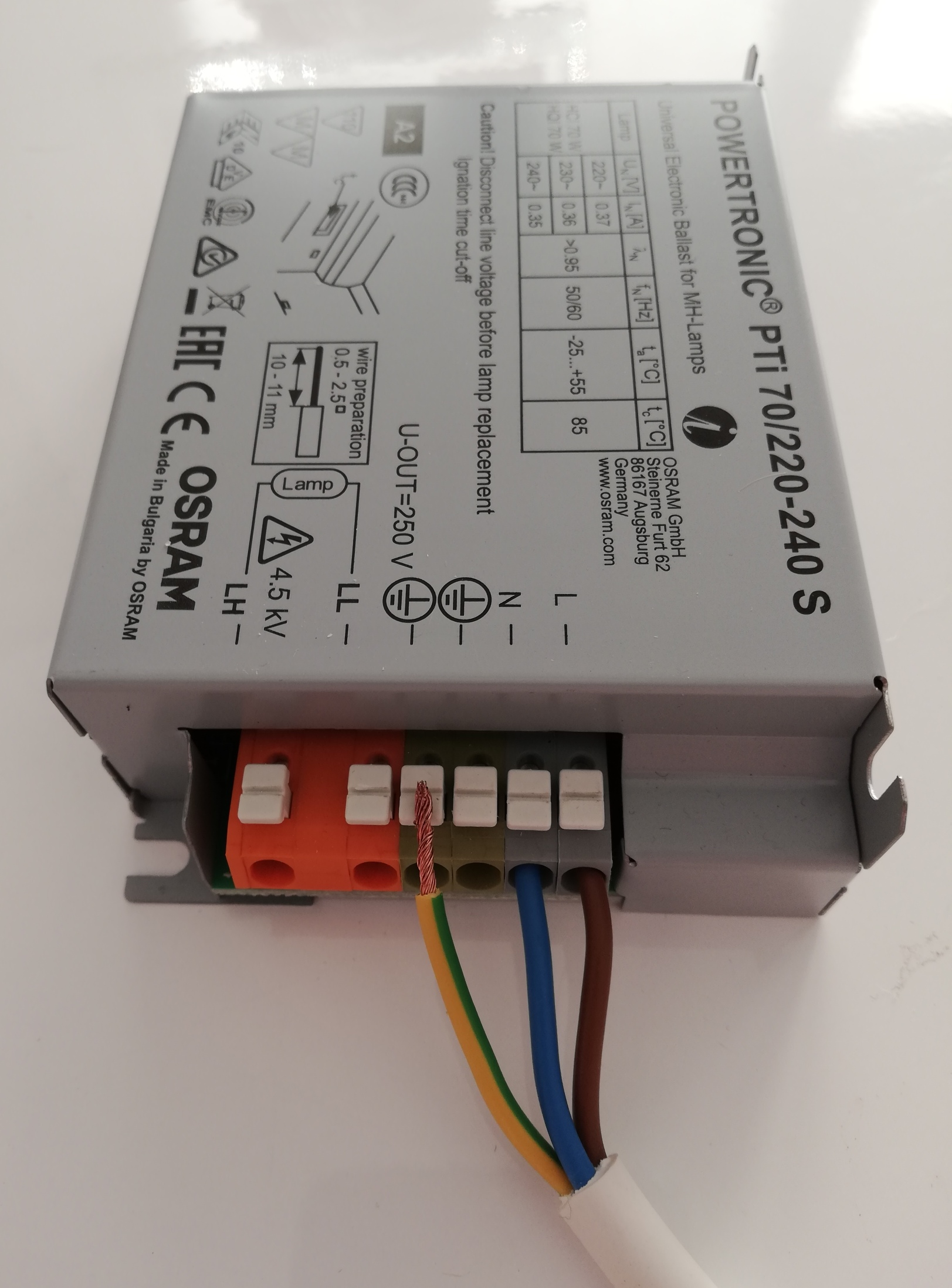

Předřadníky mají pojistku, kterou je třeba zatlačit šroubovákem (zatlačením se rozevře svorka, do které se vkládá vodič)

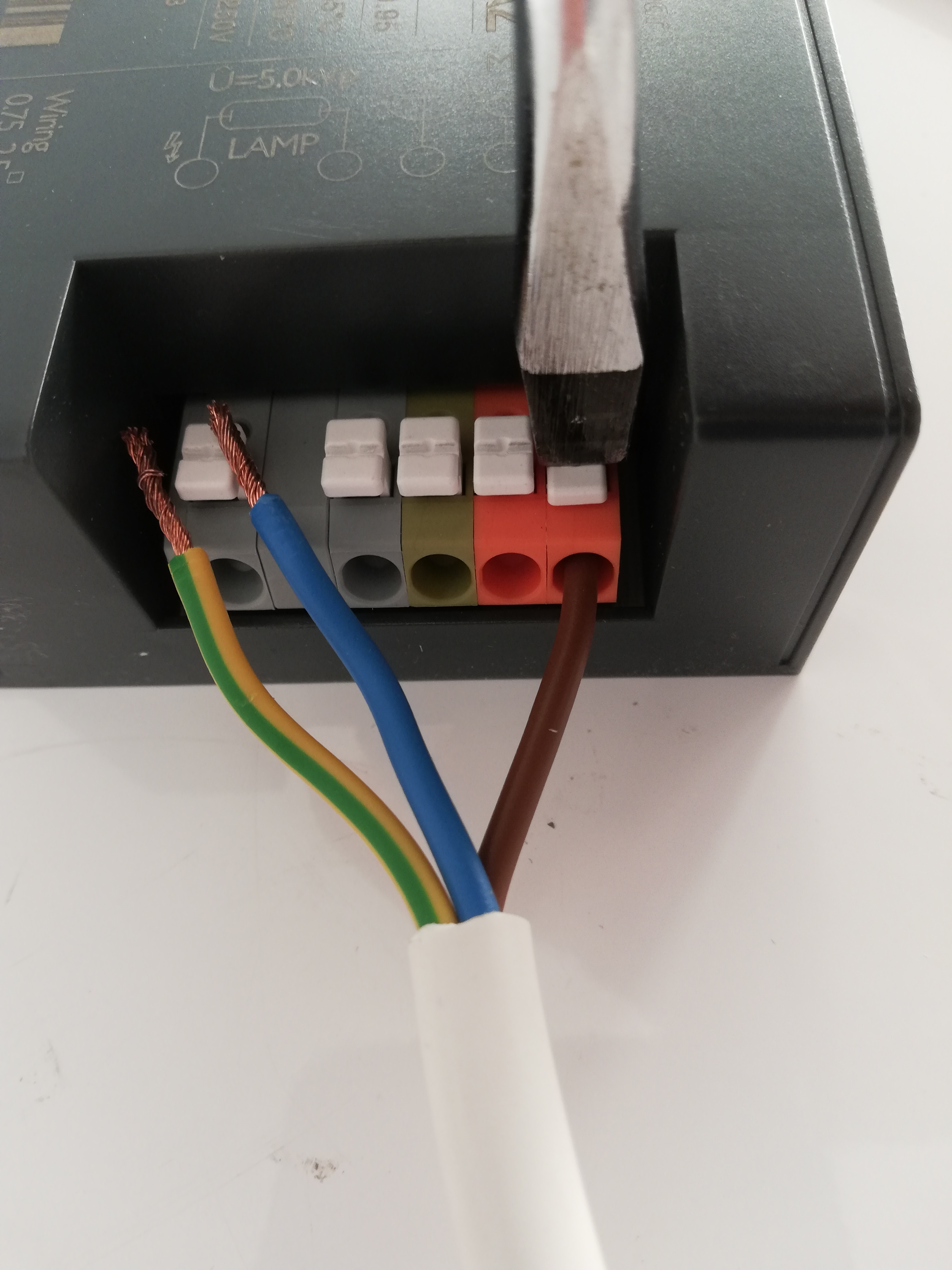

Zatlačíme tedy pojistku, vložíme vodič (na doraz, aby nebyla vidět obnažená část), uvolníme pojistku a lehce za vodič zatáhneme, abychom měli jistotu, že je správně usazen (ne silou, tím bychom vodič vytrhli)

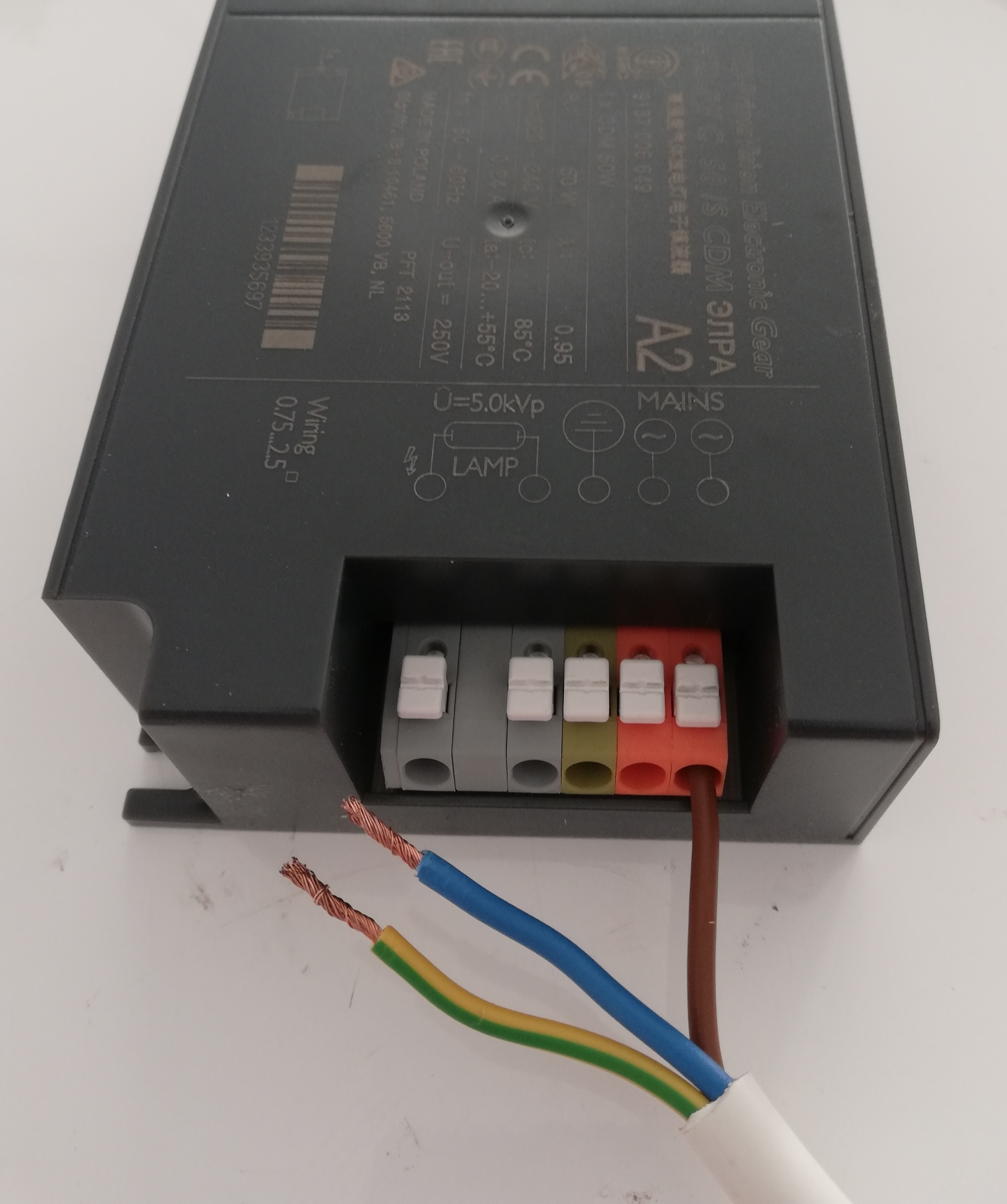

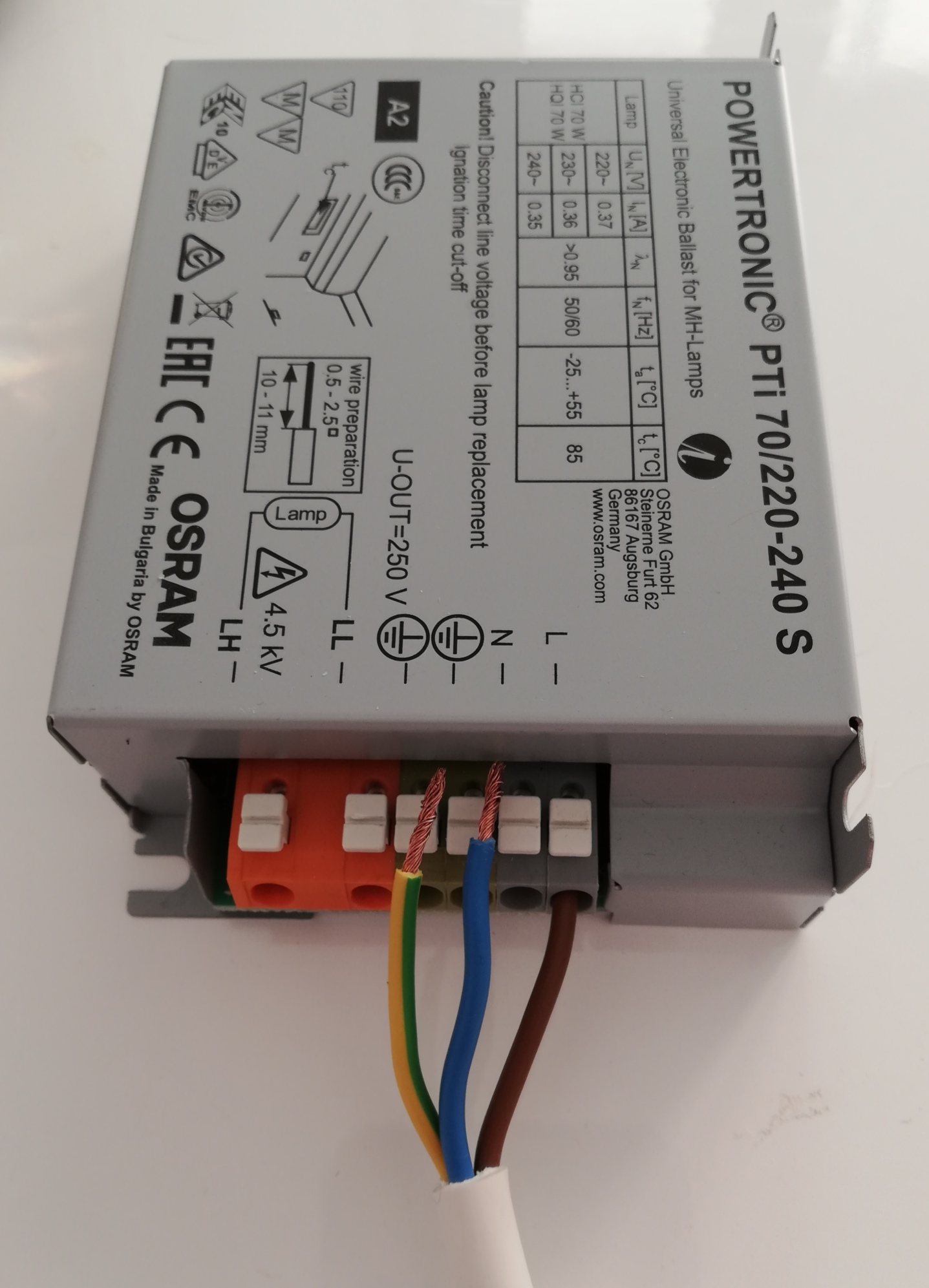

Tímto způsobem zapojíme zbylé vodiče a to ve správném pořadí podle značení na předřadníku

Postup zprava doleva:

• Fázová žíla L (hnědý drát)
• Střední vodič N (modrý drát)
• Ochranný vodič PE (žlutozelený drát)





4. Zapojení propojovacího kabelu s objímkou do předřadníku

Jeden konec propojovacího kabelu máme zapojen v objímce a druhý konec zapojíme do předřadníku stejným způsobem, jakým jsme zapojili přívodní šňůru (tentokrát zapojujeme zleva doprava)

Postup zleva doprava:

• Fázová žíla L (hnědý drát)
• Střední vodič N (modrý drát)



5. Máme zapojeno

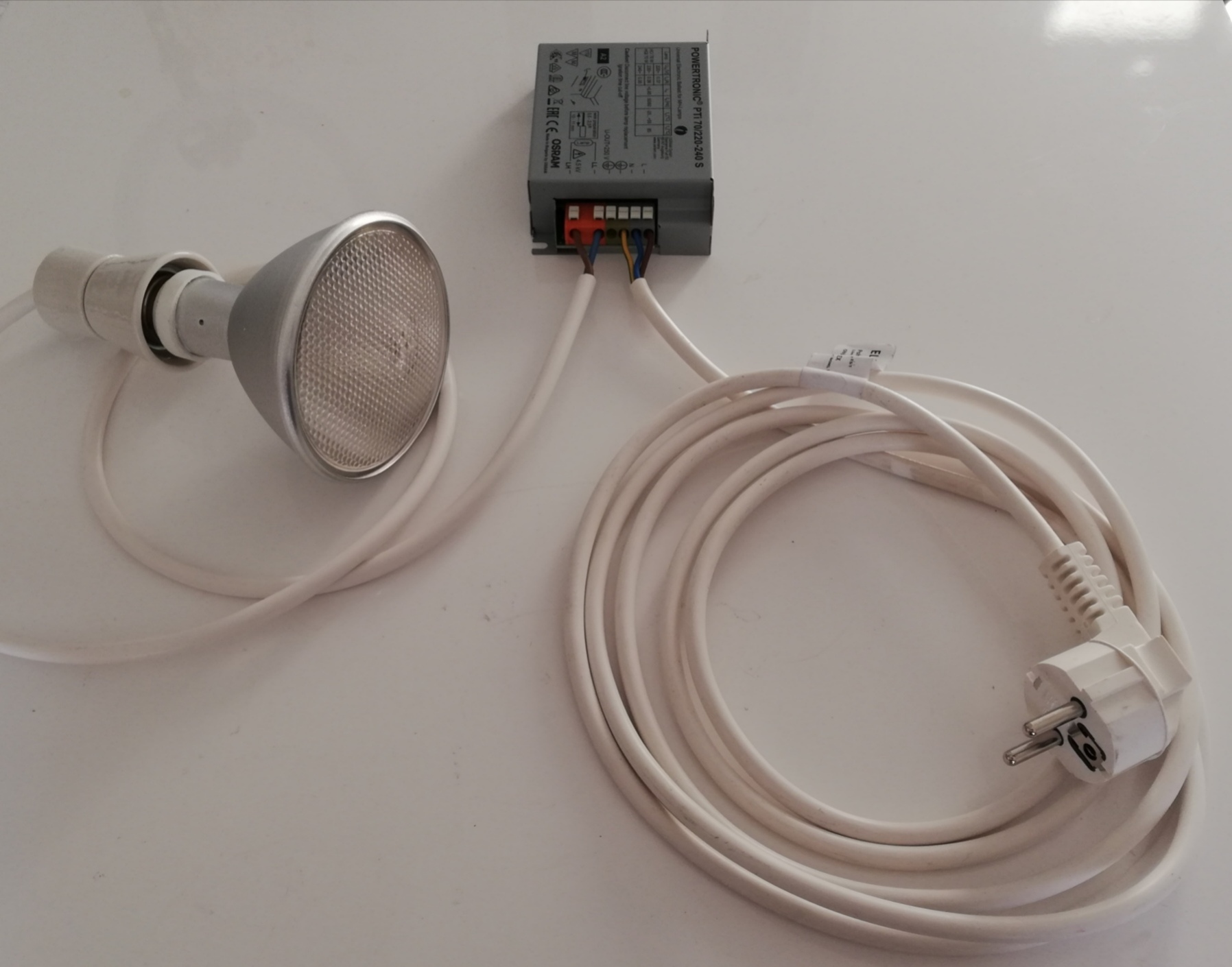

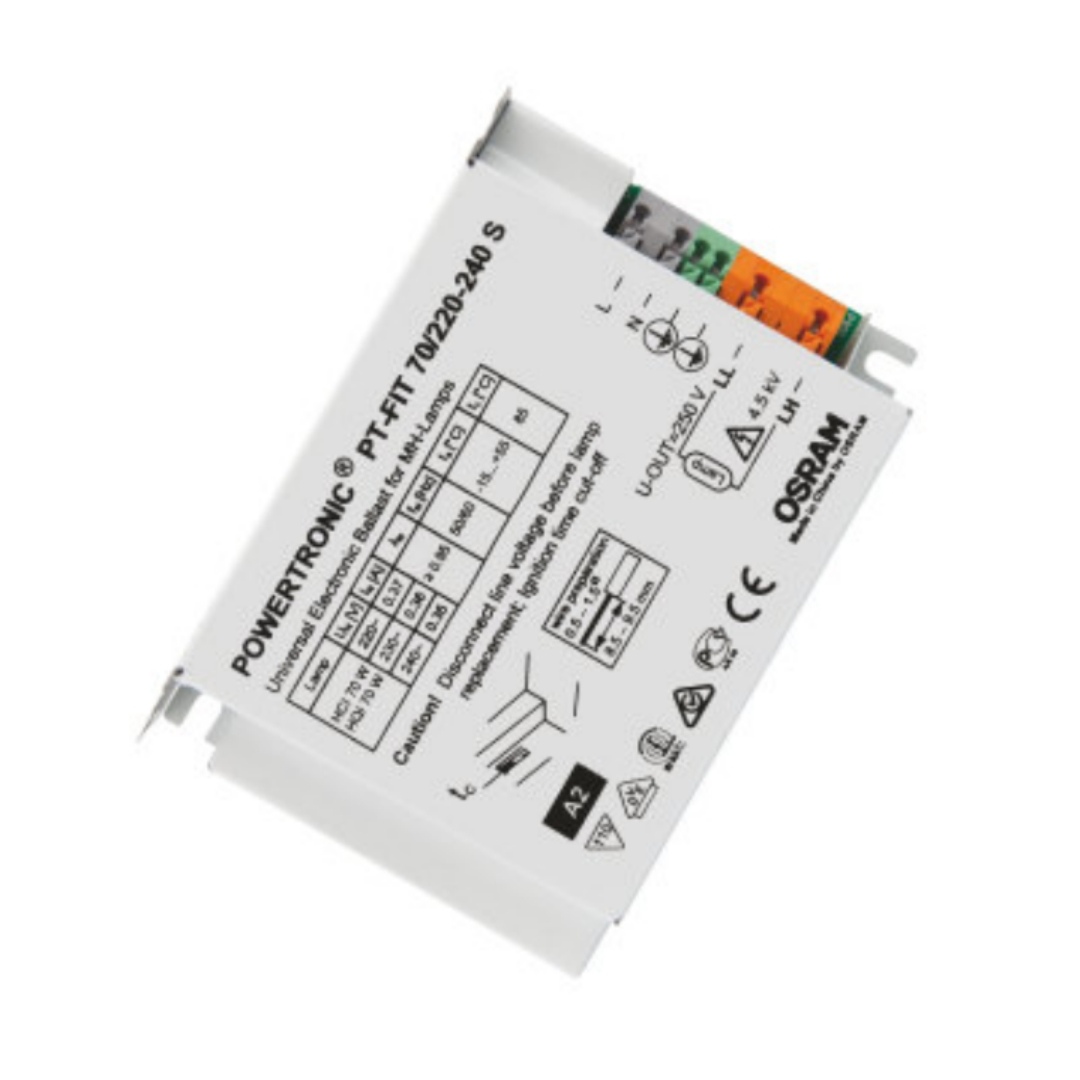

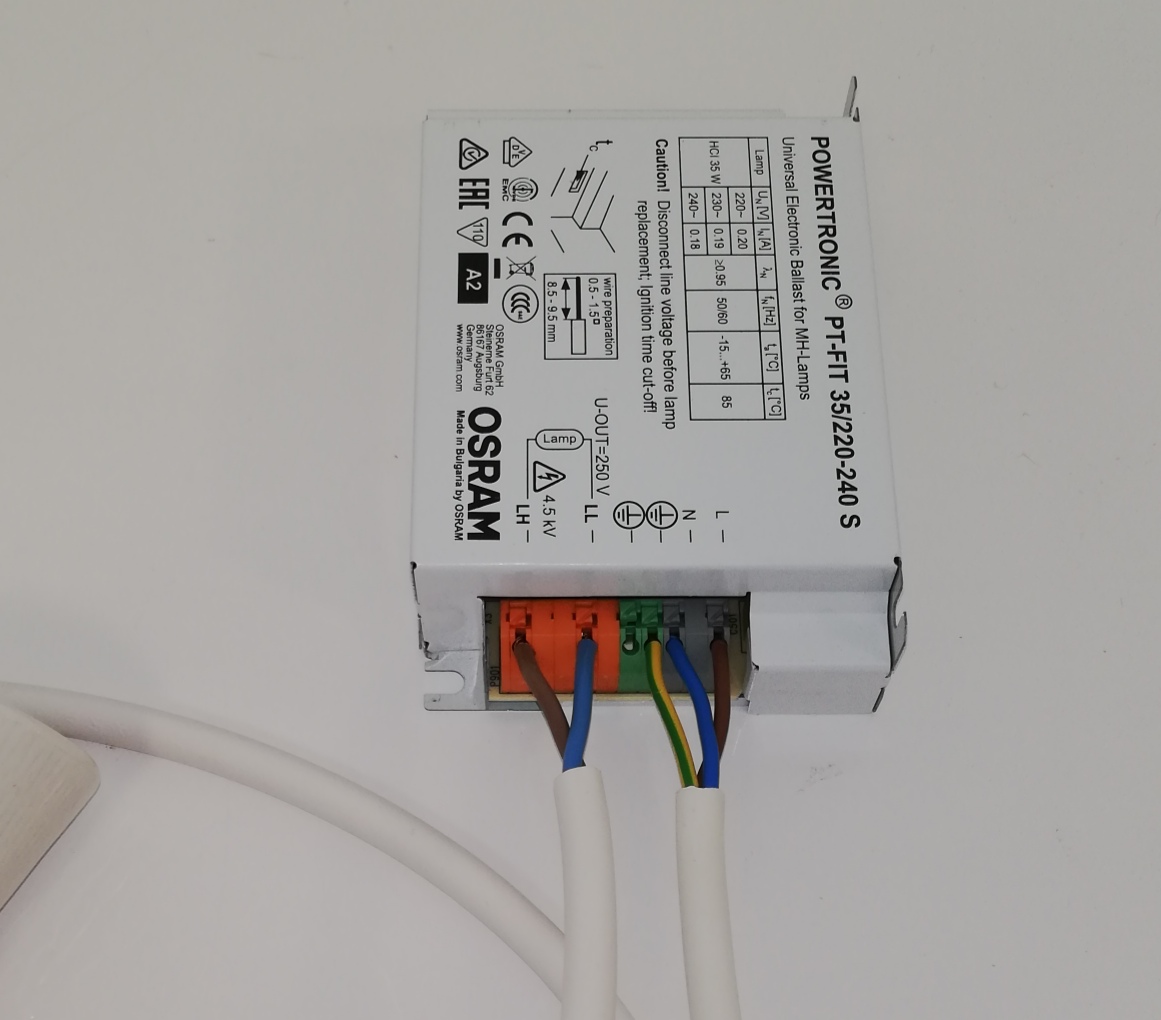

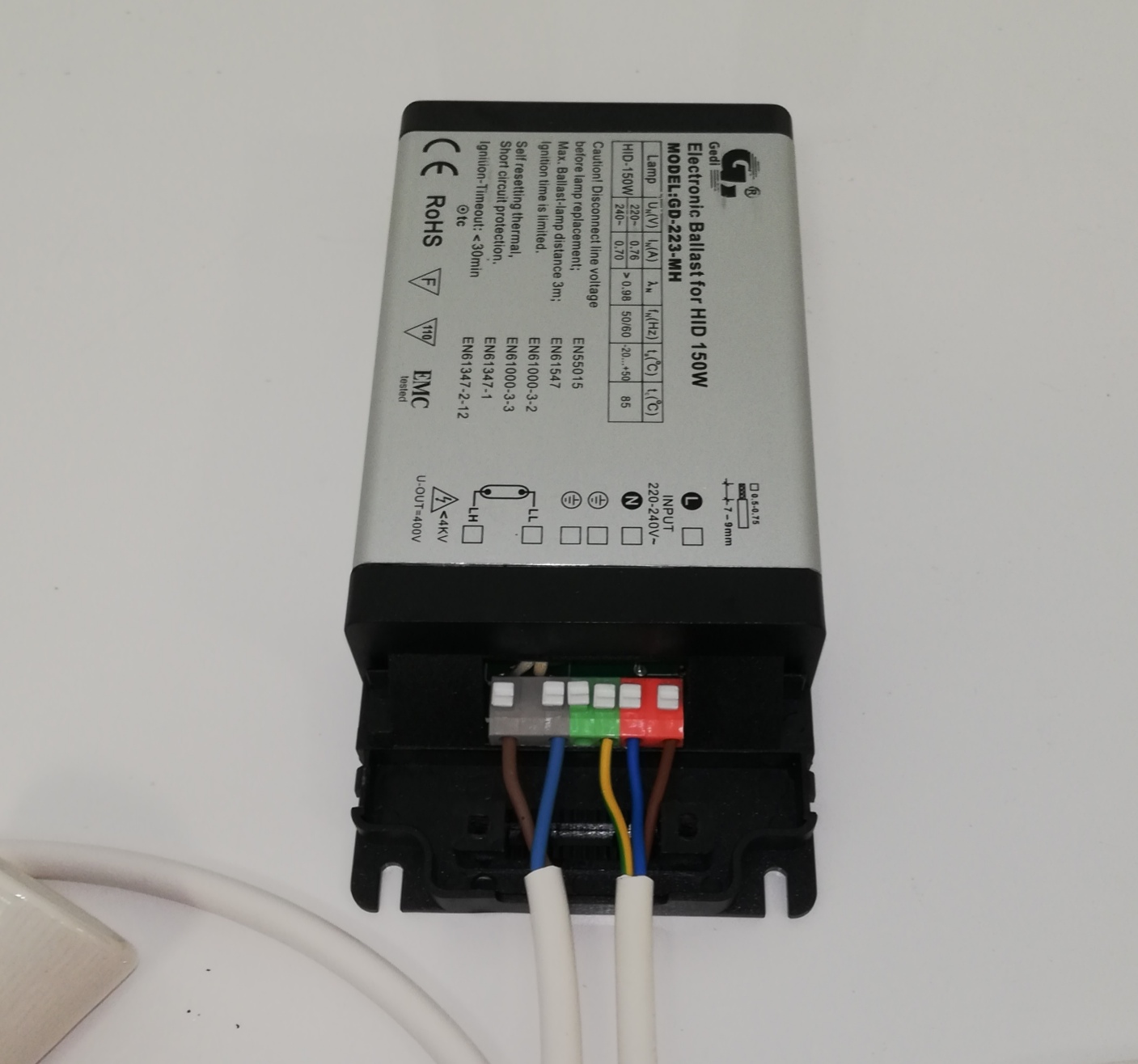

Pro kontrolu si ukážeme příklady správně zapojených předřadníků z naší nabídky a celý set





Teď už stačí jen zapojit do elektrické sítě a svítíme

Pokud si stále nejste jisti zapojením, neváhejte nás kontaktovat nebo nechte set zapojit odborníkem!

Upozornění: Tento návod neslouží pro zapojení všech typů výbojek a všech typů předřadníků!
